S4165M 開關調亮度專用芯片 帶記憶開關3段調光 100%→50%→12%

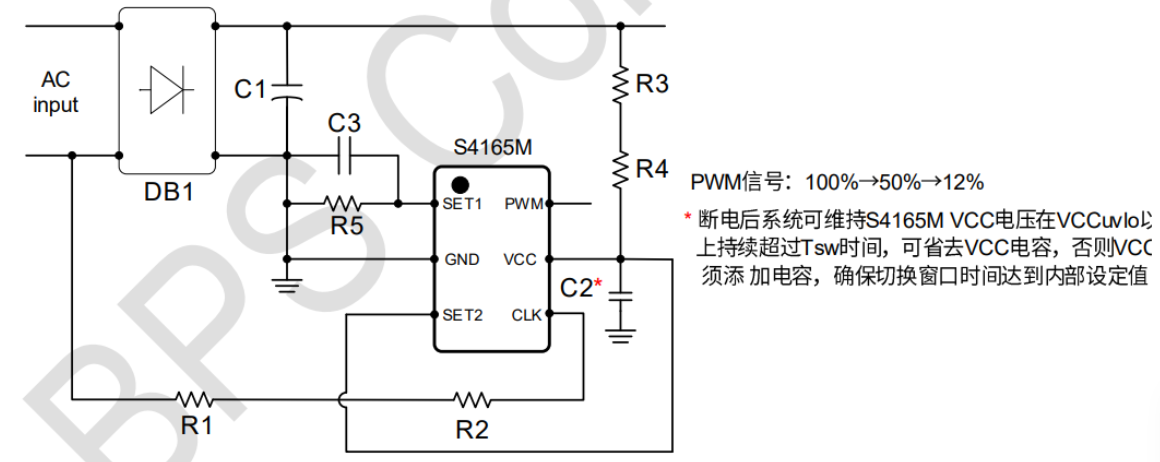

S4165M是帶記憶功能的墻壁開關調亮度專用芯片，輸出三段PWM信號，與帶PWM控制口的開關主控芯片配合使用。內部設定狀態切換窗口時間Tsw，典型值為6.4S，關燈時間超過狀態切換窗口時間芯片會記住關燈前的狀態，下次開燈時直接呈現關燈前的狀態;關燈時間小于狀態切換窗口時間開燈可以實現亮度調節，增加了使用的便利性 芯片集成EEPROM存儲單元，多位存儲單元的幾余的設計確保數據長時間存儲及電源的開關次數。 S4165M PWM信號頻率可通過外圍調節，可以兼容隔離非隔及線性等多種應用需求。通過檢測交流信號來判斷開關機，確保開關切換狀態的同步性。
優勢
開關三段調光，輸出PWM信號:100%→50%→12% 帶狀態記憶功能，使用更加便利狀態存儲時間超過10年 開關次數可達10萬次以上 (記憶功能正常) PWM信號頻率外部可調，兼容多種調光方案 1S內開關兩次復位，解決不同步問題 狀態切換窗口時間內部計時6.4S
應用領域
墻壁開關調亮度LED電源
LED 球泡、簡燈等
| 產品型號 | 封裝 | 功率管 | 最大電流/功率 | 復位時間 | 功率段調整 |
| S4422B | SOT23-5 | 3Ω / 40V | 260mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4525S | SOP8 | 0.6A 400V SCR | 260mA/50W | 內置11S | A->B->(A+B)/2 |
| S5542SP | SOP8 | 16Ω / 500V | 120mA/3~7W | 內置12S | A->B->(A+B)/2 |
| S4523B | SOT23-5 | / | 不限 No limit | 內置12S | A->B->A+B |
| S4523RB | SOT23-5 | / | 不限 No limit | 內置6S | A+B->A->B |
| BP5823CH | HSOP7 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CJ | ESOP-8 | / | 3~9W | 內置7S | 邏輯可調 |
| BP5828CH | ESOP-8 | / | 379W | 內置7S | B->A->(A+B)/2 |
| S4120MB | SOT23-6 | 外置MOS管/SCR | 不限 | 1S開關2次 | A->B->(A+B)/2 |
| S4225MB | SOP8 | 1A 400V SCR | 300mA | 1S開關2次 | A->B->(A+B)/2 |
| S4226MB | SOP8 | 1A 400V SCR | 300mA | 10S開關7次 | A->(A+B)/2->B |
| S4512MB | SOP8 | 0.8A 400V SCR | 260mA | 10S開關7次 | A->B->(A+B)/2 |
| S4165M | SOT23-6 | / | / | 1S開關2次 | 100%->50%->12% |
| S4723MB | SOP8 | 外置MOS管/SCR | / | 1S開關2次 | A->B->C |
| S4223MD | SOT23-6 | / | / | 1S開關2次 | A->B->A+B |
