BP2522 BP2525 BP2523 非隔離降壓電源驅動芯片
產品描述：

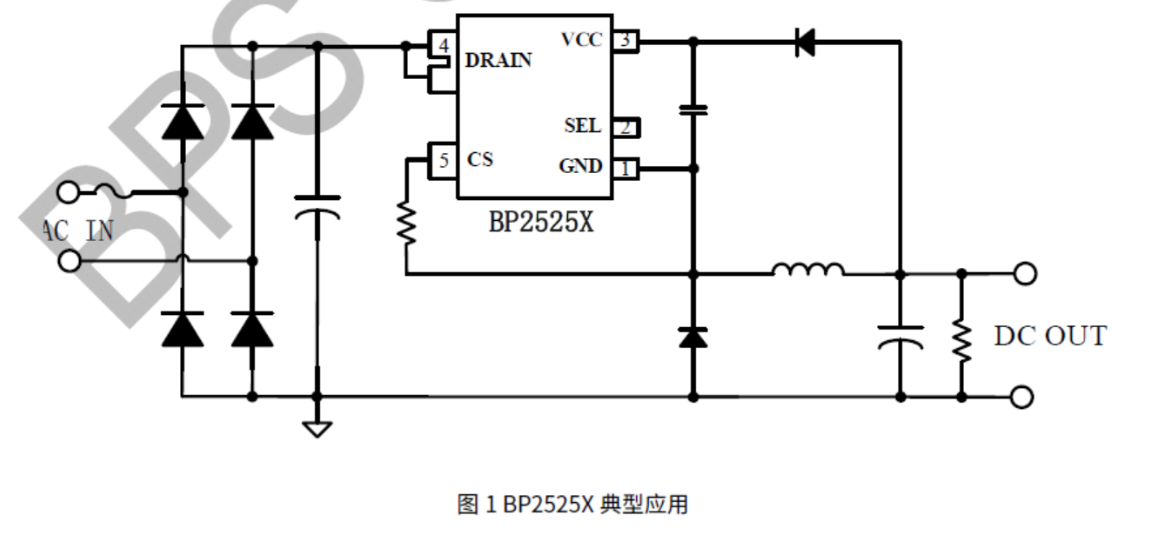

BP2525是一款超低待機功耗非隔離降壓型恒壓驅動芯。適用于 85Vac~265Vac 全電壓輸入的非隔離電源。BP2525芯片內部集成高壓功率開關，采用的電壓電流控制技術，不需要外部環路補償電容，即可實現優異的恒壓持性，極大的節約了系統成本和體積
優勢
低待機功耗 <20mWat 120Vac & 230Vac
固定 3.3V 或5V 輸出電壓，可選擇
支持直接輸出 3.3V
內部集成高壓功率管
集成高壓啟動和供電電路
優異的動態響應
減小音頻噪聲的降幅調制技術
改善 EMI 的抖頻技術
±5%輸出電壓精度
內置軟啟動
保護功能
應用領域
輔助電源
其他應用
| 產品型號 | 封裝 | PF | 拓撲 | 最大電流 | MOS | 應用 |
| BP8521C | SOP8 | 0.5 | BUCK | <60mA持續 | 550V/30Ω | 3.3V CV 無Vcc 超低待機功耗 |
| BP8522D | SOP7 | 0.5 | BUCK/buck-boost | <150mA持續 | 550V/30Ω | 5V CV 無Vcc 超低待機功耗 |
| BP8501CH | SOP8 | 0.5 | BUCK | <60mA持續 | 650V/30Ω | 3.3V/5V CV 超低待機功耗 |
| BP2525AHL | SOT33-5 | 0.5 | BUCK | <150mA持續 | 650V/35Ω | 3.3V/5V CV 超低待機功耗 |
| BP2525B | SOT33-5 | 0.5 | BUCK | <200mA持續 | 500V/17Ω | 3.3V/5V CV 超低待機功耗 |
| BP2525CH | SOT33-5 | 0.5 | BUCK | <280mA持續 | 650V/16Ω | 3.3V/5V CV 超低待機功耗 |
| BP2525D | SOT33-5 | 0.5 | BUCK | <300mA持續 | 500V/9Ω | 3.3V/5V CV 超低待機功耗 |
| BP2525F | SOT33-5 | 0.5 | BUCK | <500mA持續 | 500V/5.6Ω | 3.3V/5V CV 超低待機功耗 |
| BP2522B | SOT33-5 | 0.5 | BUCK | <150mA持續 | 500V/17Ω | 12V/24V CV 超低待機功耗 |
| BP2522D | SOT33-5 | 0.5 | BUCK | <240mA持續 | 500V/9Ω | 12V/24V CV超低待機功耗 |
| BP2522F | SOT33-5 | 0.5 | BUCK | <320mA持續 | 500V/5.6Ω | 12V/24V CV超低待機功耗 |
| BP2523B | SOT33-5 | 0.5 | BUCK | <150mA持續 | 500V/17Ω | 15V/18V CV 超低待機功耗 |
| BP2523CH | SOT33-5 | 0.5 | BUCK | <220mA持續 | 650V/16Ω | 15V/18V CV超低待機功耗 |
| BP8519C | SOT23-5 | 0.5 | BUCK | <50mA | 700V/40Ω | 低待機功耗 |
| BP8516F | SOP8 | 0.5 | BUCK | <300mA | 700V/8.5Ω | 低待機功耗 CV |
