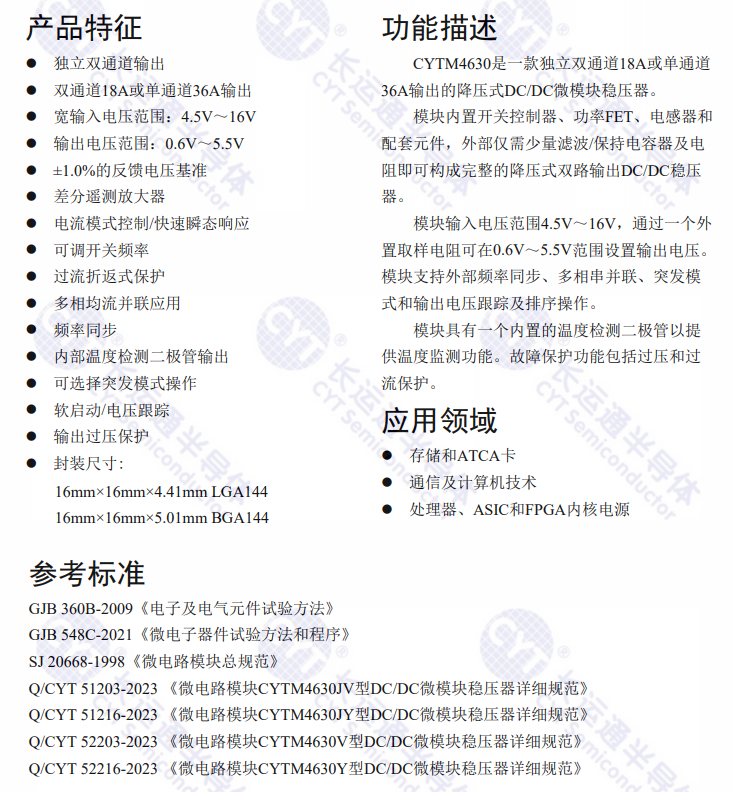

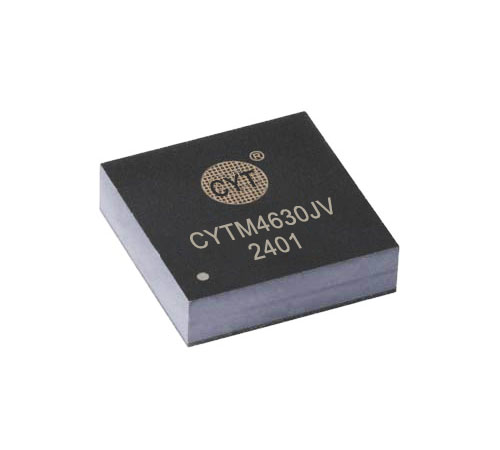

CYTM4630是一款獨立雙通道18A或單通道36A輸出的降壓式DC/DC微模塊穩壓器。模塊內置開關控制器、功率FET、電感器和配套元件，外部僅需少量濾波/保持電容器及電阻即可構成完整的降壓式雙路輸出DC/DC穩壓器。模塊輸入電壓范圍4.5V～16V，通過一個外置取樣電阻可在0.6V~5.5V范圍設置輸出電壓。模塊支持外部頻率同步、多相串并聯、突發模式和輸出電壓跟蹤及排序操作。模塊具有一個內置的溫度檢測二極管以提供溫度監測功能。故障保護功能包括過壓和過流保護。應用領域存儲和ATCA卡通信及計算機技術處理器、ASIC和FPGA內核電源

獨立雙通道輸出 ，雙通道18A或單通道36A輸出

寬輸入電壓范圍：4.5V～16V

輸出電壓范圍：0.6V～5.5V ±1.0%的反饋電壓基準 差分遙測放大器

電流模式控制/快速瞬態響應

可調開關頻率 過流折返式保護 多相均流并聯應用 頻率同步

內部溫度檢測二極管輸出 可選擇突發模式操作 軟啟動/電壓跟蹤 輸出過壓保護

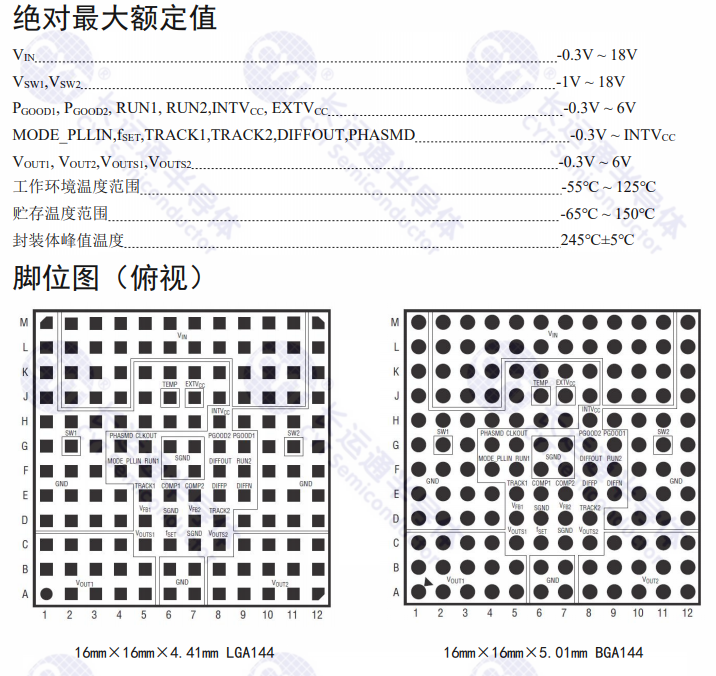

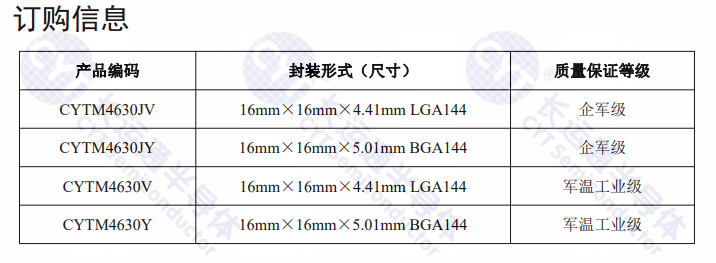

封裝尺寸：

16mm ×16mm ×4.41mm LGA144

16mm×16mm ×5.01mm BGA144

工業設備，存儲和ATCA卡 通信及計算機技術

處理器、ASIC和FPGA內核電源
