RM6314 RM6316 副邊反饋SSR隔離開關電源芯片 AC-DC電源芯片
產品描述：
RM6316DA是一顆電流模式PWM控制芯片，內置高壓功率MOSFET。RM6316DA內置多種保護，包括逐周期限流保護（OCP），過載保護（OLP），過壓保護（OVP），VDD過壓箝位，欠壓保護（UVLO）等，采用抖頻技術更好的改善系統的EMI特性和開關的軟啟動控制。系統的跳頻頻率設置在音頻（20KHz）以上，工作時可以避免系統產生噪音。

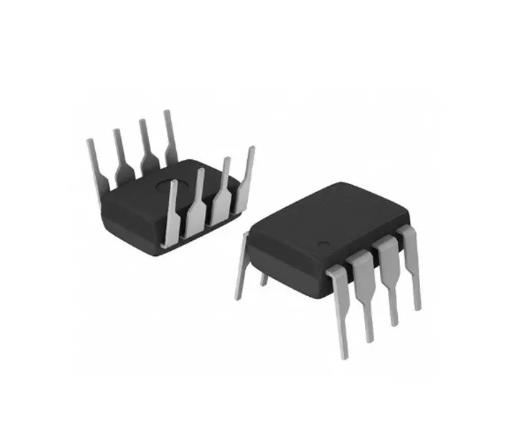

RM6316DA使用DIP-7無鉛封裝。
符合6級能效標準，在通用交流輸入時待機功率<75mW
內置650V高壓功率管
4ms軟啟動用來減少M(fèi)OSFET上Vds的應力
抖頻功能，改善EMI性能
跳頻模式，改善輕載效率，減小待機功耗
無噪聲工作
固定65KHz開關頻率
內置同步斜坡補償
低啟動電流，低工作電流
內置前沿消隱（LEB)功能
保護功能：欠壓保護（UVLO)
過熱保護（OTP)
逐周期限流保護（OCP）
過載保護（OLP)
過壓保護（OVP）
應用領域
電源適配器 開放式電源 TV/機頂盒電源 AC/DC電源適配器 充電器 輔助電源

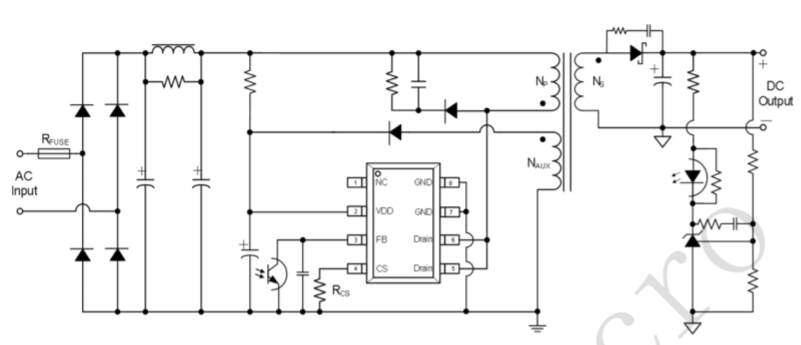

副邊反饋
| 產品型號 | 功能特點 | 典型功率 | 功率器件 | 最大頻率 | 封裝形式 |
|---|---|---|---|---|---|
| RM6312S | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 7.5W/10W | 內置MOS | 65kHz | SOP-8 |
| RM6316DA | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 24W/30W | 內置MOS | 65kHz | DIP-7 |
| RM6534S | 滿足六級能效標準 超寬的VCC工作電壓范圍 極低的啟動電流和工作電流 | 20W/25W | 內置MOS | 65kHz | SOP-8 |
| RM6534SL | 滿足六級能效標準 超寬的VCC工作電壓范圍 極低的啟動電流和工作電流 | 20W/22W | 內置MOS | 65kHz | SOP-8 |
| RM6533S | 滿足六級能效標準 超寬的VCC工作電壓范圍 極低的啟動電流和工作電流 | 18W/20W | 內置MOS | 65kHz | SOP-8 |
| RM6312DA | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 12W/15W | 內置MOS | 65kHz | DIP-8 |
| RM6314DA | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 18W/24W | 內置MOS | 65kHz | DIP-8 |
| RM6000T | 低啟動電流，低工作電流 4ms軟啟動 六級能效標準 | 65W/65W | 外置MOS | 65kHz | SOT23-6 |
| RM6523SL | ?壓VCC 內置MOS | 20W/25W | 內置MOS | 65kHz | SOP-8 |
| RM6524SL | ?壓VCC 內置MOS | 20W/25W | 內置MOS | 65kHz | SOP-8 |
