4054H是一款輸入耐壓達到30V并且具有過充保  護（OVP）功能的單節鋰離子電池恒流/恒壓線性  充電芯片，簡單的外部應用電路非常適合便攜式  設備應用，適合USB電源和適配器電源工作。  4054H采用內部集成PMOSFET架構，采用防倒充  電路，不需要外部隔離二極管。熱反饋可對充電  電流進行自動調節，以便在大功率操作或高環境  溫度條件下對芯片溫度加以限制。  4054H充電截止電壓為4.2V，充電電流可通過外  部電阻進行設置。當充電電流降至設定值的1/5  時，4054H將自動結束充電過程。  當輸入電壓被移掉后，4054H自動進入低電流睡  眠狀態，電流降至0。

? 最高輸入電壓：30V  ? 滿充電壓：4.2V  ? 過壓保護電壓：7.3V

? 最大充電電流：800mA  ? 涓流/恒流/恒壓三段式充電

? 無需 MOSFET、檢測電阻器和隔離二極管  ? 智能熱調節功能可實現充電速率最大化

? 智能再充電功能  ? BAT 輸入防反接保護  ? 待機模式靜態電流：1.2μA  ? C/5 充電終止

? 2.9V 涓流充電閾值  ? 充電狀態指示  ? 封裝形式： SOT23-5L

 應用  ? 充電座  ? 藍牙耳機、GPS  ? 手機、PDA、MP3/MP4  ? 數碼相機、Mini 音響等便攜式設備

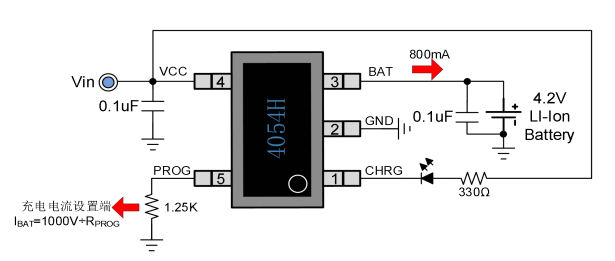

4054H是專門為一節鋰離子電池或鋰聚合物電池而設計的線性充電器，芯片集成功率晶體管，充電電流可以  用外部電阻設定，最大持續充電電流可達800mA,不需要另加阻流二極管和電流檢測電阻。4054H包含一個  漏極開路輸出的狀態指示端，用于指示正在充電或充電完成。充電時管腳CHRG輸出低電平，表示充電正在  進行，充電完成后CHRG腳變?yōu)楦咦钁B(tài)。  如果電池電壓低于2.9V，4054H用小電流對電池進行預充電。當電池電壓超過2.9V時，采用恒流模式對電池  充電，充電電流由PROG管腳和GND之間的電阻RPROG確定。當電池電壓接近4.2V電壓時，充電電流逐漸  減小，4054H進入恒壓充電模式。當充電電流減小到充電結束閾值時，充電周期結束。充電結束閾值是恒流  充電電流的20%。  當電池電壓降到再充電閾值4.05V以下時，4054H自動開始新的充電周期。芯片內部的高精度電壓基準源、  誤差放大器和電阻分壓網絡確保電池端調制電壓的精度在1%以內，滿足鋰離子電池和鋰聚合物電池的要求。  當輸入電壓低于欠壓鎖定閾值電壓或者輸入電壓低于電池電壓時，充電器進入低功耗的停機模式，此時電池  端消耗的電流小于2uA。  4054H內部的智能溫度控制電路在芯片的結溫超過130℃時自動降低充電電流，這個功能可以使用戶最大限  度的利用芯片的功率處理能力，不用擔心因?yàn)檫^熱而損壞芯片或者外部元器件。這樣，用戶在設計充電電流  時，可以不用考慮最壞情況，而只是根據典型情況進行設計因?yàn)樵谧顗那闆r下，4054H會自動減小充電電流。
