DW01

DW01是一個鋰電池保護芯片,用于鋰電池的充電、放電保護
  • 品 牌:MK
  • 參考價:0.075    庫 存:999999++
  • 數 量:
  • 產品描述:

    DW01是一個鋰電池保護電路,為避免鋰電池因過充電、過放電、電流過大導致電池壽命縮短或電池被損壞而設計的。用于鋰電池的充電、放電保護電路、電話機電池或其它鋰電池高精度保護器。

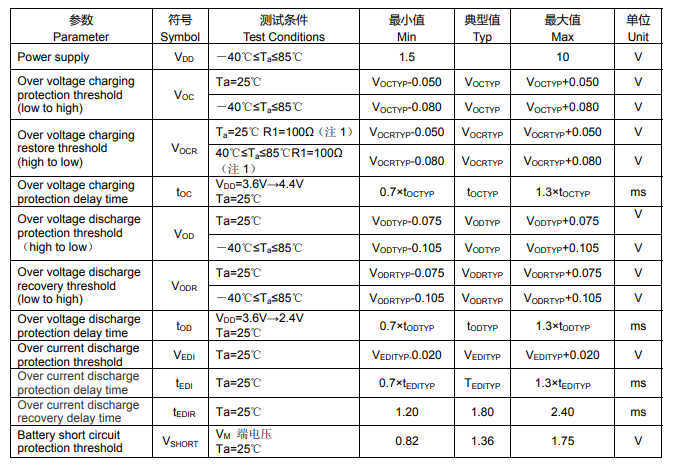

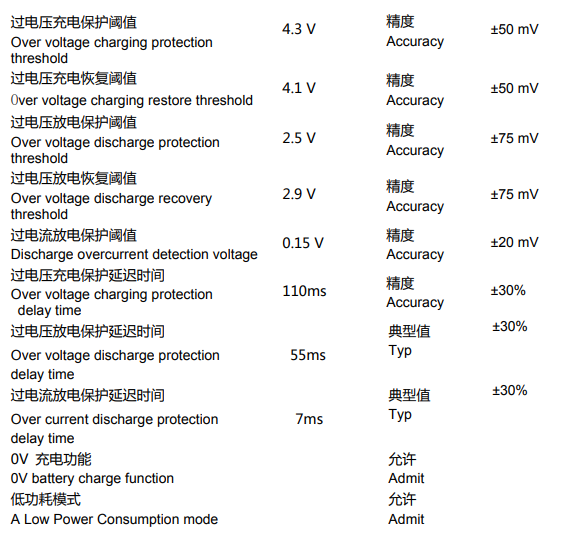

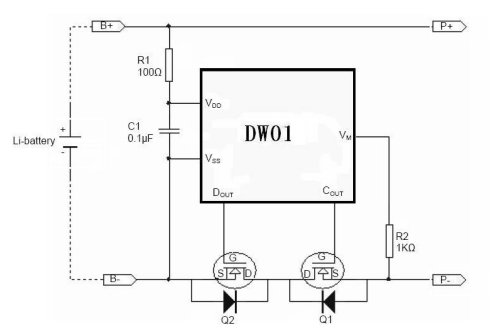

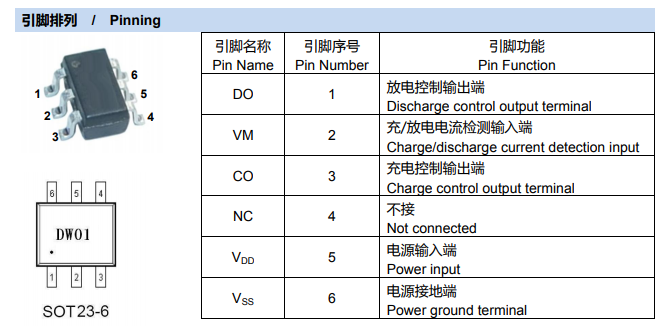

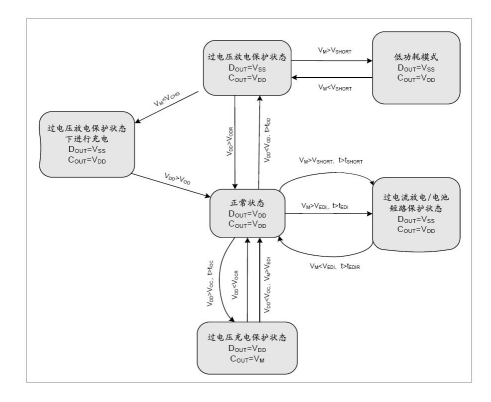

    DW01是一款高精度的鋰電池保護電路。正常狀態下,如果對電池進行充電,則DW01可能會  進入過電壓充電保護狀態;同時,滿足一定條件后,又會恢復到正常狀態。如果對電池放電,則可能會  進入過電壓放電保護狀態或過電流放電保護狀態;同時,滿足一定條件后,也會恢復到正常狀態。圖3 示  出了其典型應用線路圖,圖4 是其狀態轉換圖。下面就各狀態進行詳細描述。

     ■正常狀態  在正常狀態下,DW01由電池供電,其VDD端電壓在過電壓充電保護閾值VOC和過電壓放電  保護閾值VOD 之間,VM 端電壓在充電器檢測電壓(VCHG)與過電流放電保護閾值(VEDI)之間,  CO 端和DO 端都輸出高電平,外接充電控制N-MOS 管Q1 和放電控制N-MOS 管Q2 均導通。時,  既可以使用充電器對電池充電,也可以通過負載使電池放電。

    ■過電壓充電保護狀態  保護條件  正常狀態下,對電池進行充電,如果使VDD 端電壓升高超過過電壓充電保護閾值VOC,且持續時  間超過過電壓充電保護延遲時間tOC,則DW01將使充電控制端CO由高電平轉為VM端電平(低電  平),從而使外接充電控制N-MOS管Q1關閉,充電回路被“切斷”,即DW01進入過電壓充電保  護狀態。  恢復條件  有以下兩種條件可以使DW01從過電壓充電保護狀態恢復到正常狀態:1)電池由于“自放電”  使VDD端電壓低于過電壓充電恢復閾值VOCR;2)通過負載使電池放電(注意,此時雖然Q1 關閉,  但由于其體內二極管的存在,使放電回路仍然存在),當VDD 端電壓低于過電壓充電保護閾值VOC,  且VM 端電壓高于過電流放電保護閾值VEDI(在Q1 導通以前,VM 端電壓將比VSS 端高一個二極管  的導通壓降)。  DW01恢復到正常狀態以后,充電控制端CO將輸出高電平,使外接充電控制N-MOS管Q1回  到導通狀態。  DW01進入過電壓充電保護狀態后,如果外部一直接有充電器,致使VM電壓小于充電器檢測  電壓(VCHG),那么即使當其VDD降至VOCR以下,DW01也不會恢復到正常狀態。此時必須去  掉充電器,DW01才會回到正常狀態。

    ■過電壓放電保護/低功耗狀態  保護條件  正常狀態下,如果電池放電使VDD 端電壓降低至過電壓放電保護閾值VOD,且持續時間超過過電  壓放電保護延遲時間tOD,則DW01將使放電控制端DO由高電平轉為VSS端電平(低電平),從  而使外接放電控制N-MOS管Q2關閉,放電回路被“切斷”,即DW01進入過電壓放電保護狀態。  同時,VM 端電壓將通過內部電阻RVMD 被上拉到VDD。
